Cat 926M

Radlader

Stufenloser Hydrostat Antrieb für Spitzenleistungen
Intelligent Power Management – Individuell Programmierbarkeit
Hubgerüst mit mechanischem Parallelhub
Leiseste Komfortkabine mit unvergleichbarer Übersichtlichkeit
Performance Schaufeln für bessere Materialrückhaltung und kürzeste Taktzeiten
Stufe IV Motor mit vollautomatischer Regeneration des Partikelfilters
Motorabschalt- und Leerlaufmanagement
Maximaler Materialumschlag bei tiefstem Dieselverbrauch
Geprüft und und für gut befunden von der Schweizer Armee

Durch eine Konstruktion mit hohem Drehmoment und geringer Drehzahl ermöglicht der Cat® C7.1 ACERT-Motor einen saubereren und leiseren Betrieb bei gleichzeitig hervorragender Leistung und Haltbarkeit. Das exklusiv von Caterpillar angebotene intelligente Leistungsmanagementsystem überwacht die Fahrereingaben und die verfügbare Leistung, damit die Maschine immer mit Spitzenwirkungsgrad betrieben wird.

Durch die verschiedenen Fahrmodi können Sie zwischen optimaler Kraftstoffeffizienz und gesteigerter hydraulischer Geschwindigkeit auswählen.

STANDARD-LEISTUNGSMODUS

Spart Kraftstoff und reduziert den Schalldruckpegel in der Kabine

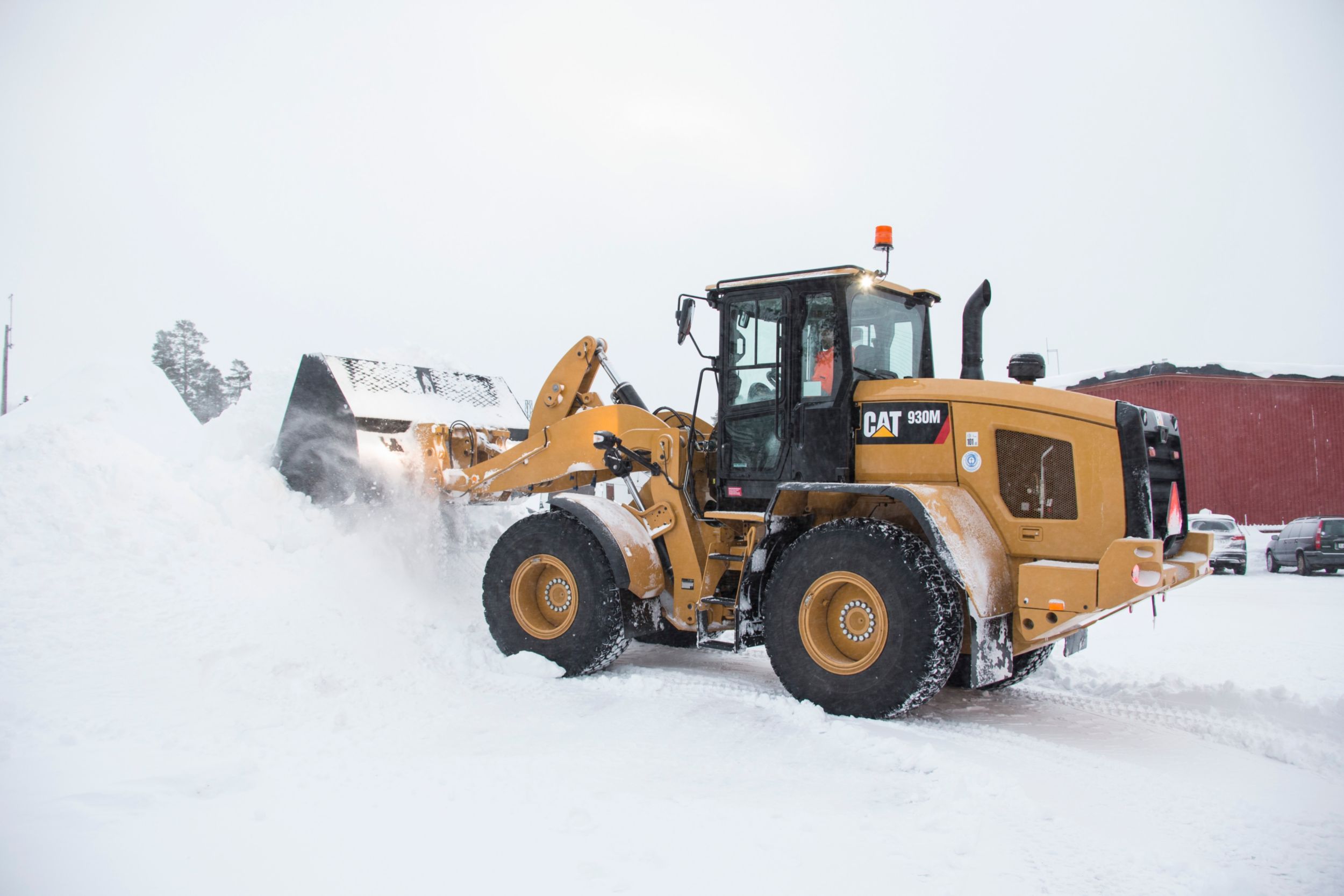

Die besten Ergebnisse wurden bei Load-and-Carry- und Schneeräum-Einsätzen sowie beim Fahren beobachtet.

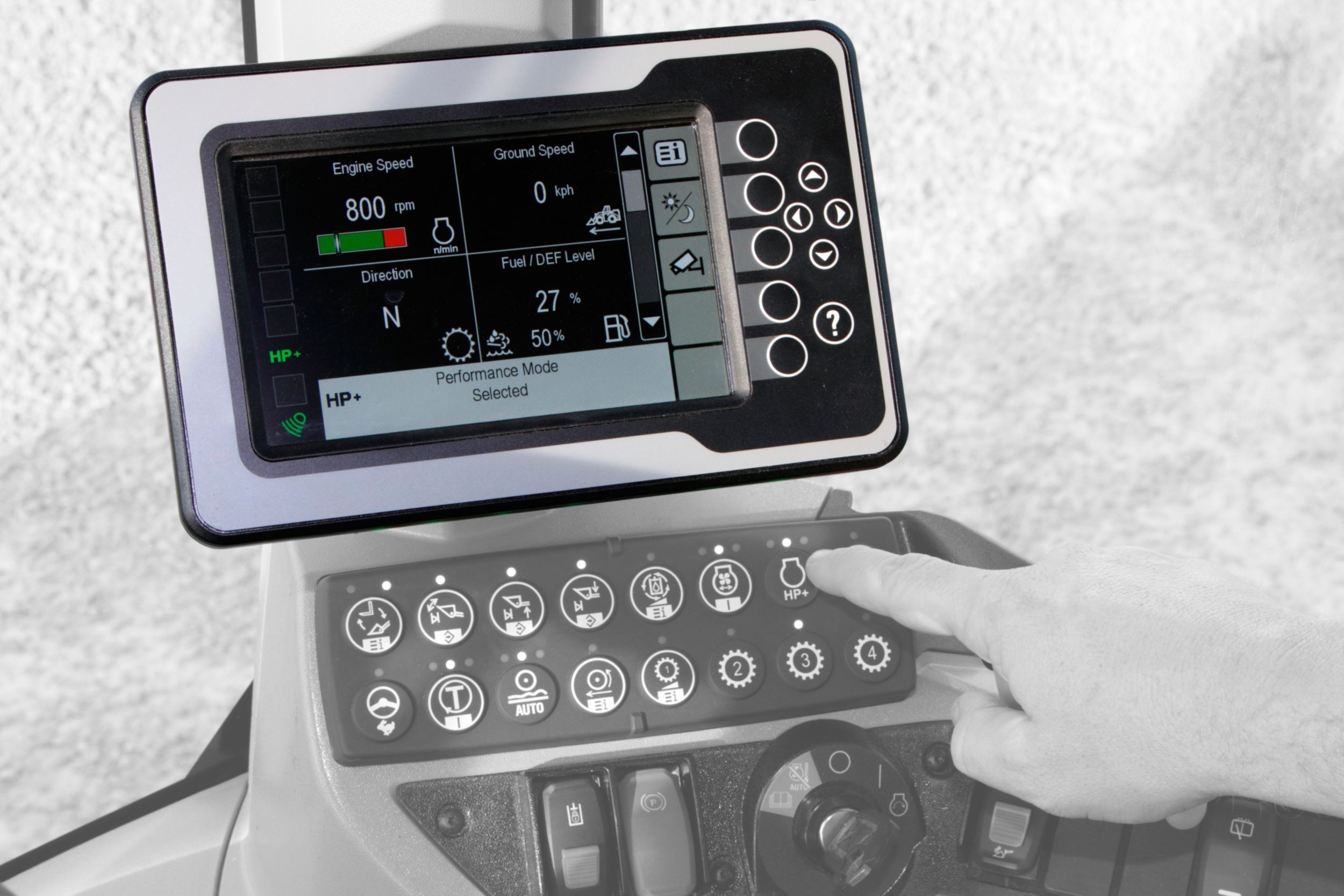

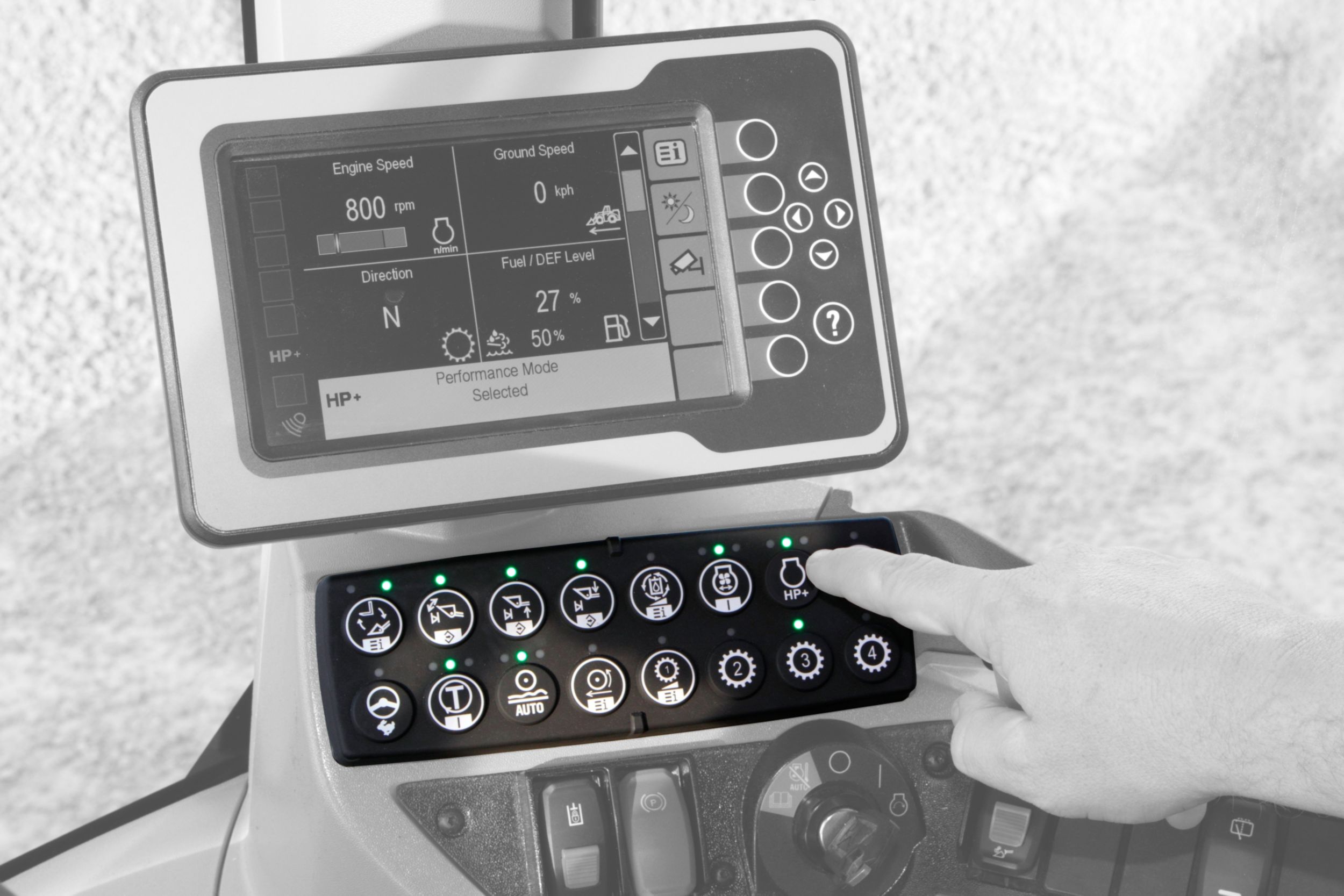

PERFORMANCE-LEISTUNGSMODUS

Aktivierung mit einem Tastendruck (HP+). Die Motorleistung wird um bis zu 10% und die Motordrehzahl um über 12% gesteigert.
Hydrauliktaktzeiten und Produktivität werden erhöht.

Überbrücken und fahren Sie mit voll sperrender vorderer Differenzialachse, die während der Fahrt bei Nennmoment aktiviert werden kann. Maximieren Sie Ihre Traktion mit optionalem Selbstsperrdifferenzialen an der Hinterachse, die Sie jede Steigung hochbringen.

Arbeiten leicht gemacht

OPTIMIERTE Z-KINEMATIK

Die patentierte und optimierte Z-Kinematik von Caterpillar verbindet das Grabvermögen einer traditionellen Z-Kinematik mit Eigenschaften eines integrierten Industrie-Radladers und bietet dadurch Leistungsstärke und Vielseitigkeit. Die Sicht auf die Schaufelecken und Zinkenspitzen vom Boden aus bleibt uneingeschränkt, und die Sichtlinien bei maximaler Hubhöhe wurden durch einen Hubrahmen der GenerationIII verbessert. Eine größere Hubhöhe und Reichweite können durch ein für alle drei Modelle verfügbares, optionales verlängertes Hubgerüst erreicht werden.

SCHAUFELN DER PERFORMANCE-SERIE FÜR SCHNELLES LADEN

Die Schaufeln der Performance-Serie bieten gegenüber vorherigen Modellen bis zu 10% höhere Füllfaktoren sowie ein besseres Materialhaltevermögen, was erhebliche Verbesserungen bei Produktivität und Kraftstoffnutzung ermöglicht. Sie verfügen über einen längeren Boden, um mehr Material auf einmal von der Halde abzutragen, eine weite Eintrittsöffnung, um das Material höher aufzuhäufen, und gewölbte Seitenschneiden, um das Materialhaltevermögen zu verbessern.

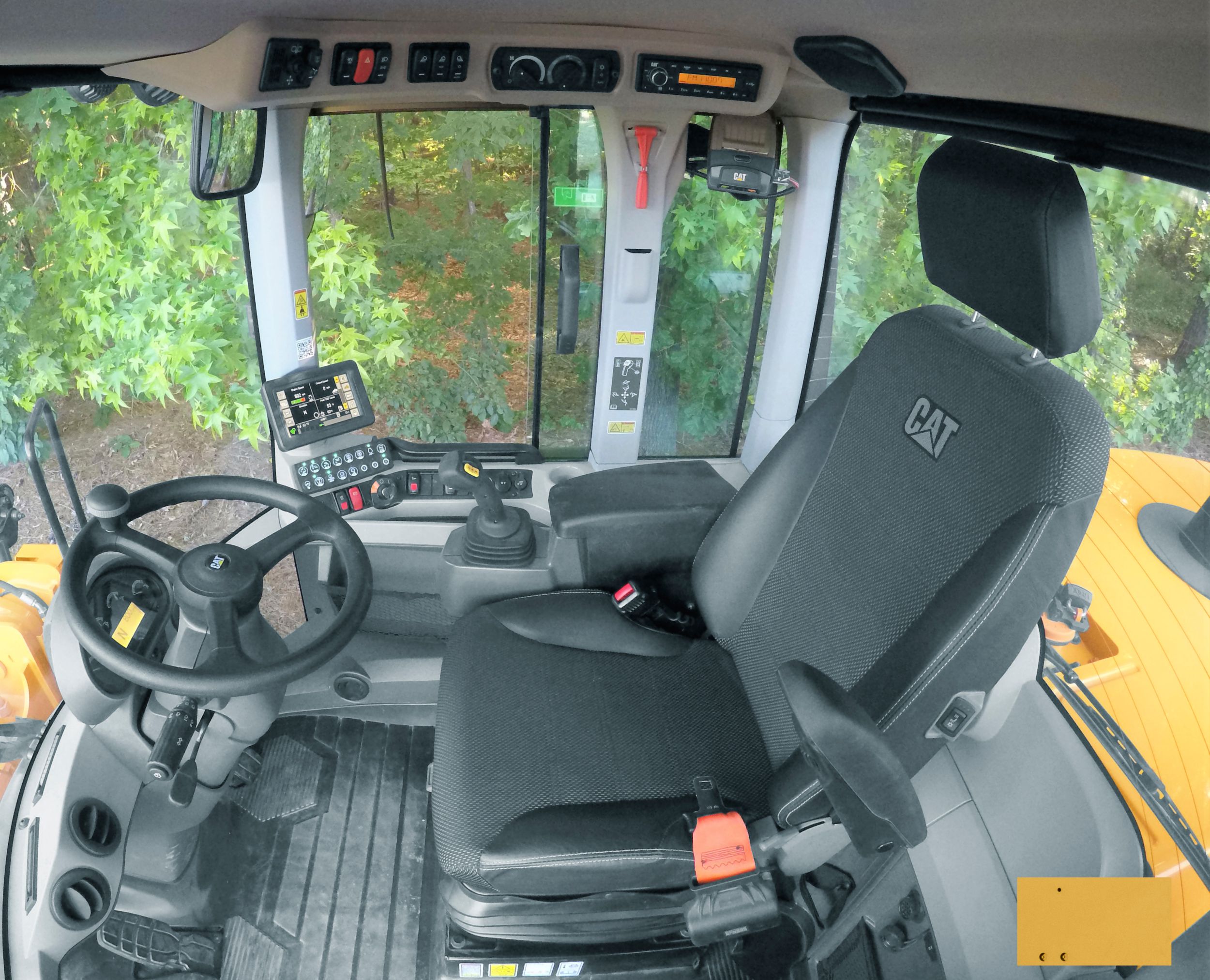

Komfort rund um die Uhr

In der geräumigen, ruhigen und komfortablen Arbeitsumgebung können Sie den ganzen Tag über entspannt und produktiv arbeiten. Genießen Sie hervorragende Rundumsicht durch eine einteilige Frontscheibe, ein neugestaltetes Gestänge sowie sauber verlegte Hydraulikleitungen. Sitzmontierter ergonomischer und leichtgängiger Joystick für Hub- und Kippfunktionen. Der Joystick ist mit einem integrierten Vorwärts-/Neutral-/Rückwärtsschalter, einem Differenzialsperre-Auslöser und optionaler Zusatzhydraulik für den dritten und vierten Hydraulikkreis ausgestattet.

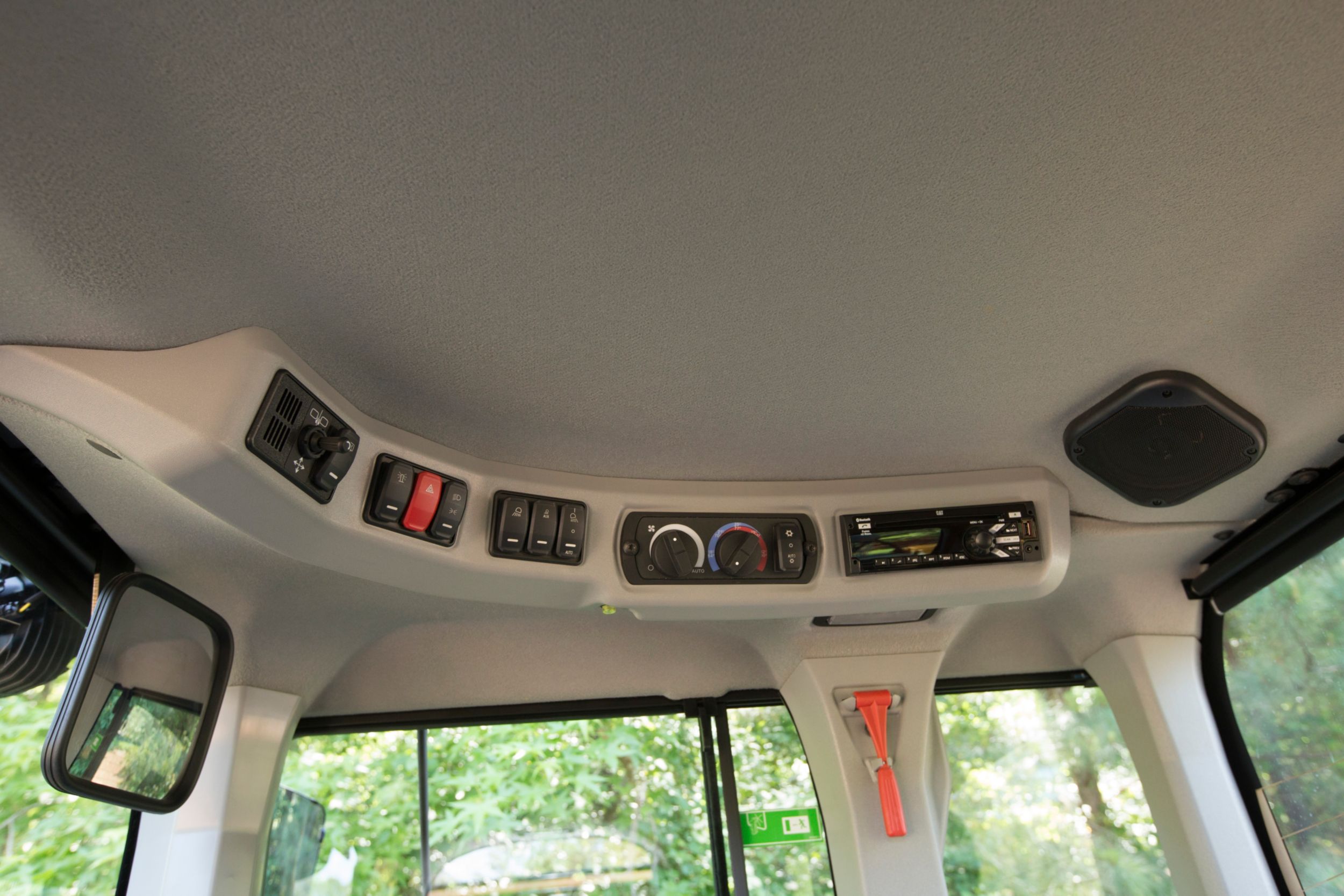

Automatische Klimaautomatik mit beheizbarer Heckscheibe und Außenspiegeln
Informationen auf einen Blick mit großem LCD-Hauptdisplay
Sitz mit Heizung und Belüftung (Sonderausrüstung)
Hydraulische Schwingungsdämpfung als Option
Exklusiv von Caterpillar angebotene elektrohydraulische Zylinderdämpfung
Zusätzlicher Blick auf die Baustelle mit optionaler integrierter rückseitiger Objekterkennung und optionaler* Rückfahrkamera.

*Standard in Europa.

Maßgeschneiderte Lösungen

Die Radlader der M-Serie speichern Ihre persönlichen Einstellungen mit einzigartigen Fahrer-Codes, um die Maschine genau auf Sie abzustimmen und ihre Sicherheit am Arbeitsort zu gewährleisten.

Durch die angepasste Steuerung werden Sie eins mit der Maschine.

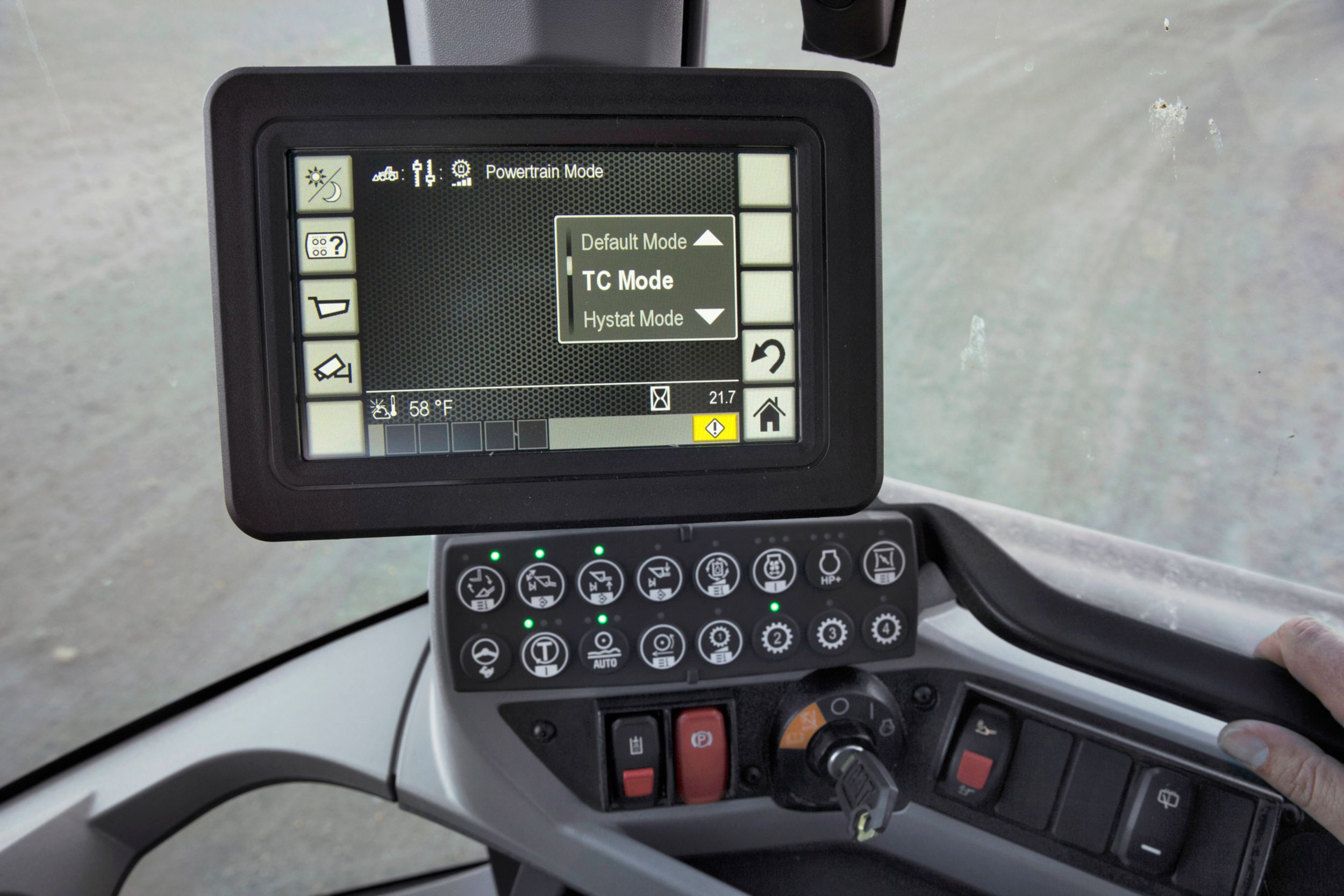

Wählen Sie Ihren Antriebsstrang-Modus
Reduzieren Sie den Reifenverschleiß mit der Felgenzugkraftsteuerung
Feinabstimmung der Fahrgeschwindigkeit mit Kriechgangsteuerung

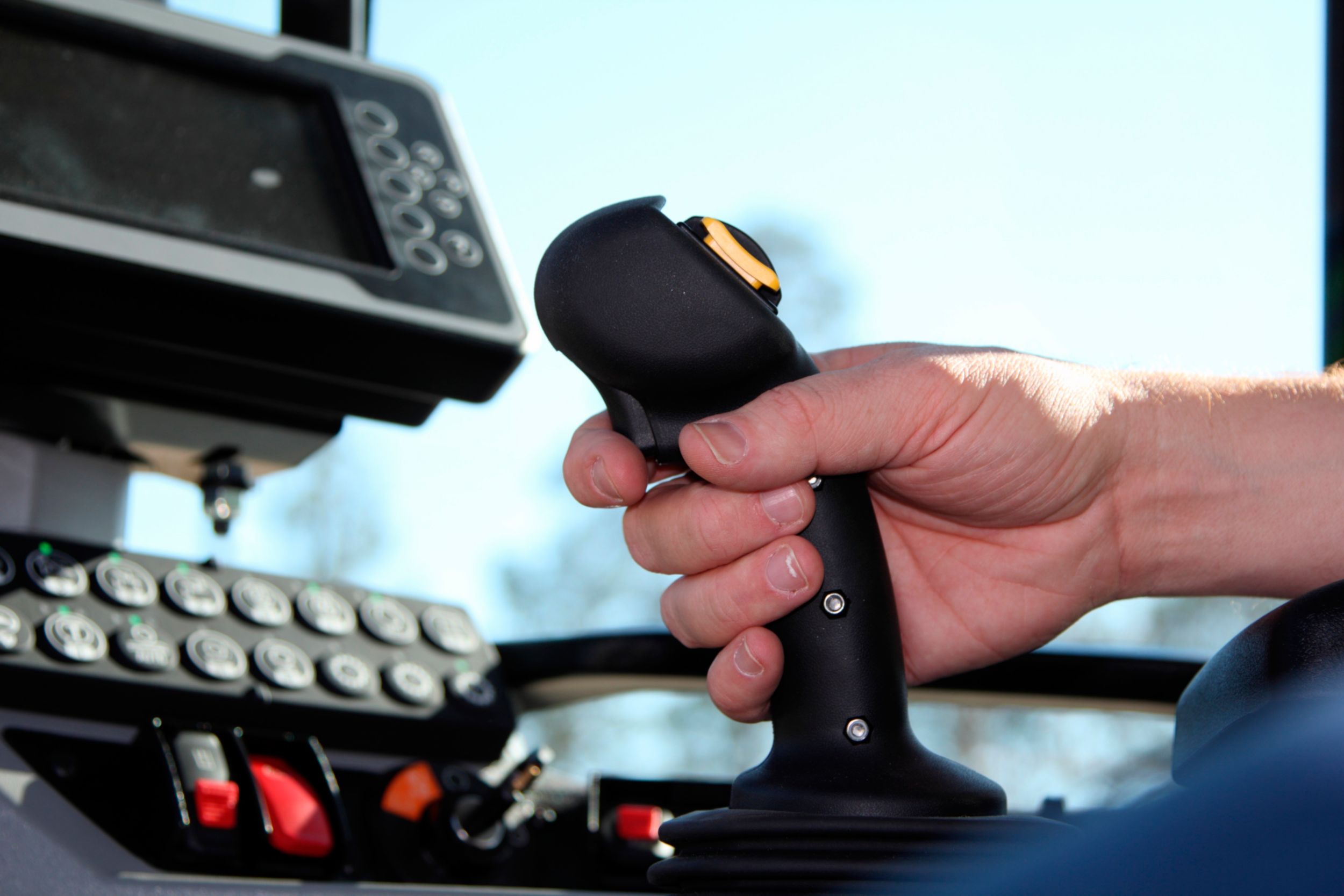

Einstellbare elektrohydraulische Steuerung
Wählen Sie Ihr Ansprechverhalten für die Richtungsschaltung je nach Anwendung

Wartung

Die Bodenbeleuchtung, die Beleuchtung für die tägliche Wartung sowie die optionale Motorraumbeleuchtung erleichtern den Betrieb. Die drei großen Wartungsklappen können in beliebiger Reihenfolge geöffnet und geschlossen werden, um den freien Zugang zu den Filtern und Wartungsstellen zu ermöglichen. Verlängerte Serviceintervalle an Hydrauliköl- und Getriebeölfilter verringern Stillstandzeiten und maximieren die Betriebszeit. Weitere Servicefunktionen:

Product Link™ PRO Standard mit optionalem Abonnement für VisionLink®.
Wartungserinnerungen über das zweite Display in voreingestellten Intervallen.
Der langlebige Dieselpartikelfilter ist so konstruiert, dass er den Motorüberholungszyklus überlebt.
Schnelle Kraftstofffilterwartung mit der elektrischen Kraftstoffentlüftungspumpe exklusiv von Caterpillar.
Fremdstartanschlüsse gehören zur Standardausstattung.
Längere Reinigungsintervalle mit Kühlsystem in einer Ebene und Kühler mit 6Lamellen pro Zoll serienmäßig.
Integrierte Schmierautomatik (optional) mit einstellbarer Schmierhäufigkeit.

Kundenbetreuung

Dank dem vorbildlichen Cat-Händlerservice können Sie darauf verlassen, dass Ihr Cat-Händler Ihnen beim Verkauf neuer Maschinen oder Gebrauchtmaschinen und mit Miet- und Aufarbeitungsoptionen zur Seite stehen wird, um die Bedürfnisse Ihres Unternehmens zu erfüllen.

Unübertroffene weltweite Teileverfügbarkeit, geschulte Techniker und Serviceverträge maximieren die Maschinenverfügbarkeit.

Wir möchten uns Ihr Geschäft verdienen. Besorgen Sie sich einen kleinen Radlader der Serie M, und werden Sie Teil der Caterpillar-Familie.

Nachhaltigkeit

Der Cat®-Motor C7.1 erfüllt die Emissionsnormen EPA Tier 4 Final (USA), Stufe V (EU) und Tier 5 (Korea).
Das Motor-Leerlauf-Managementsystem (EIMS, Engine Idle Management System) Hilft bei der Maximierung der Kraftstoffeffizienz und der Reduzierung der Treibhausemissionen bei gleichbleibender Maschinenleistung.
Der Motor-Leerlaufabstellzeitgeber reduziert den Kraftstoffverbrauch, Treibhausgasemissionen und unnötige Leerlaufzeiten, indem er die Maschine nach einer voreingestellten Leerlaufzeit abschaltet.
Schaufeln der Performance-Serie verfügen über abgerundete Seitenwände, einen längeren Boden und offenen Winkel, um ein höheres und schnelleres Beladen und damit ein hocheffizientes Ladespiel zu gewährleisten.
Mit der Felgenzugkraftsteuerung kann das Drehmoment schnell an die Reifen angepasst werden und damit ein Rutschen der Maschine vermieden und der Reifenverschleiß verringert werden.
Cat® Production Measurement bietet Nutzlastanalysen in Echtzeit und ermöglicht Ihnen so die Produktivität zu maximieren, den Kraftstoffverbrauch und die Treibhausgasemissionen zu verringern und gleichzeitig die Effizienz am Einsatzort zu verbessern und die Kosten zu senken.
Längere Wartungsintervalle senken nicht nur die Ausfallzeiten, sondern verringern auch die Anzahl der Flüssigkeiten und Filter, die während der Lebensdauer der Maschine ausgetauscht werden müssen.
Power On Demand (Leistung bei Bedarf) ist für den Fahrer transparent und bietet den ganzen Tag lang Effizienz und Leistung, wenn Sie sie benötigen.
Durch die Reifendrucküberwachung erhält der Fahrer Reifendruckinformationen in Echtzeit. So kann der Reifenverschleiß reduziert und der Kraftstoffverbrauch und die Treibhausgasemissionen gesenkt werden.
Der intelligente hydrostatische Antrieb ermöglicht eine verbesserte Steuerung und verringert den Kraftstoffverbrauch und die Treibhausgasemissionen in Load-and-Carry-Einsätzen.
Verstellpumpen stimmen Leistung und Ladung je nach Einsatzanforderungen aufeinander ab.

Achsen

Front	Fest; Sperrdifferenzial (Standard)
Hinten	Pendelnd ±11 Grad; offenes Differenzial (Standard); Selbstsperrdifferenzial (optional)

Fahrerkabine

ROPS	ISO3471–2008
FOPS	ISO 3449:2005 Level II
Anmerkung (2)	Die dynamischen Schalldruckpegel betragen gemäß ISO6396:2008* bei ordnungsgemäßer Installation und Wartung:<br> – Standardfahrerkabine: 68 ±3 dB(A)<br> – Deluxe-Kabine: 66 ±2 dB(A)
Anmerkung (1)	Fahrerkabine und Überrollschutz gehören in Nordamerika und Europa zur Standardausstattung.
Anmerkung (3)	*Die Messungen wurden bei geschlossenen Türen und Fenstern der Fahrerkabine und bei 70% der maximalen Drehzahl des Motorlüfters durchgeführt. Der Schalldruck kann bei unterschiedlichen Motorlüfterdrehzahlen variieren.

Füllmengen

Kurbelgehäuse	20 l
Kraftstofftank	195 l
Vorderachsen	26 l
Hinterachsen	25 l
Kühlsystem	30 l
Getriebe	8.5 l
Anmerkung	Im Cat-System zur selektiven katalytischen Reduktion (SCR, Selective Catalytic Reduction) verwendete Abgasreinigungsflüssigkeiten (DEF, Diesel Exhaust Fluid) müssen die Anforderungen der ISO 22241-1 (International Organization for Standardization, Internationale Organisation für Normung) erfüllen.
Hydrauliktank	90 l
Hydrauliksystem – einschließlich Tank	160 l
DEF-Tank (Diesel Exhaust Fluid, Abgasreinigungsflüssigkeit)	19 l

Getriebe

Vorwärts und rückwärts – Fahrbereich4	40 km/h
Vorwärts und rückwärts – Fahrbereich 1*	1 – 13 km/h (0,6 – 8 mph)
Vorwärts und rückwärts – Fahrbereich 2	13 km/h
Vorwärts und rückwärts – Fahrbereich3	27 km/h
Anmerkung	*Über das zweite Display (wenn vorhanden) kann die maximale Geschwindigkeit in Fahrbereich1 mit der Kriechgangsteuerung zwischen 1km/h (0,6mph) und 13km/h (8mph) eingestellt werden. Die werksseitige Voreinstellung ist 7km/h (4,4mph).

Gewichte

Einsatzgewicht	12789 kg

Klimaanlagensystem

Klimaanlage	Das Klimaanlagensystem dieser Maschine enthält das fluorierte Treibhausgas R134a als Kältemittel (Erderwärmungspotenzial = 1430). In der Anlage befinden sich 1,9 kg Kältemittel, was einer CO2-Produktion von 2,717 Tonnen entspricht.

Laderhydraulik

Hydrauliktaktzeit– Standardmodus bei 1600/min– Gesamttaktzeit	10.5 s
Hydrauliktaktzeit– Leistungsmodus bei 1800/min– Gesamttaktzeit	9.5 s
Hydrauliktaktzeit– Standardmodus bei 1600/min– Absenken durch Eigengewicht, max. Hubhöhe bis Boden	2.6 s
Hydrauliktaktzeiten– Leistungsmodus bei 1800/min– Absenken durch Eigengewicht, max. Hubhöhe bis Boden	2.6 s
Max. Förderstrom – Arbeitshydraulikpumpe	150 l/min
Hydrauliktaktzeit– Standardmodus bei 1600/min– Heben, Boden bis max. Hubhöhe	6.2 s
Max. Betriebsdruck – Arbeitshydraulikpumpe	26000 kPa
Hydrauliktaktzeit– Standardmodus bei 1600/min– Abkippen, bei max. Hubhöhe	1.7 s
Hydrauliktaktzeit– Leistungsmodus bei 1800/min– Abkippen, bei max. Hubhöhe	1.5 s
Max. Förderstrom– Arbeitshydraulikpumpe– Max. Förderstrom 4. Funktion*	150 l/min
Ansprechüberdruck – Kippzylinder – Ansprechüberdruck 3. und 4. Funktion	28000 kPa
Anmerkung (1)	*Der Volumenstrom für den dritten und vierten Hydraulikkreis ist zwischen 20% und 100% des maximalen Förderstroms über die zweite Anzeige (falls vorhanden) vollständig anpassbar.
Ansprechüberdruck – Kippzylinder	28000 kPa
Ansprechüberdruck – Kippzylinder – Max. Betriebsdruck 3. und 4. Funktion	26000 kPa
Hydrauliktaktzeit– Leistungsmodus bei 1800/min– Heben, Boden bis max. Hubhöhe	5.5 s
Max. Förderstrom– Arbeitshydraulikpumpe– Max. Förderstrom 3. Funktion*	150 l/min

Lenkung

Max. Förderstrom – Lenkpumpe	130 l/min
Max. Betriebsdruck – Lenkpumpe	24130 kPa
Lenkzeiten – von Anschlag zu Anschlag – bei 1.800/min: Lenkraddrehzahl 90/min	2.4 s
Anzahl Lenkradumdrehungen – linker Anschlag bis rechter Anschlag bzw. rechter Anschlag bis linker Anschlag	3.5 Drehungen
Max. Lenkmoment – 0° (Maschine gerade)	50375 N·m
Max. Lenkmoment – 40° (voll eingelenkt)	37620 N·m
Lenkeinschlagwinkel – beide Seiten	40°

Motor

Max. Bruttoleistung	125 kW
Max. Nettodrehmoment – SAE J1349 (Leistungsmodus: Fahrbereich 1-4)	797 N·m
Max. Bruttoleistung – 1.600/min – ISO14396 (DIN) (Standardmodus: Fahrbereich 1-3*)	162 mhp
Maximale Bruttoleistung – 1.800/min – ISO 14396 (Leistungsmodus: Fahrbereich 1-4)	125 kW
Nenn-Nettoleistung – 1,600/min – SAE J1349 bei minimaler Lüfterdrehzahl (Standardmodus: Fahrbereich 1-3*)	116 kW
Max. Nettodrehmoment – SAE J1349 (Standardmodus: Fahrbereich 1-3*)	777 N·m
Nenn-Nettoleistung – 1800/min – SAE J1349 bei minimaler Lüfterdrehzahl (Leistungsmodus: Fahrbereich 1-4)	122 kW
Max. Bruttodrehmoment – ISO 14396 (Standardmodus: Fahrbereich 1-3*)	795 N·m
Nenn-Nettoleistung – 1800/min – ISO 9249 (DIN) bei minimaler Lüfterdrehzahl (Leistungsmodus: Fahrbereich 1-4)	166 mhp
Max. Bruttoleistung – 1800/min – ISO14396 (DIN) (Leistungsmodus: Fahrbereich 1-4)	170 mhp
Maximale Bruttoleistung – 1.600/min – ISO 14396 (Standardmodus: Fahrbereich 1-3*)	119 kW
Max. Bruttodrehmoment – ISO 14396 (Leistungsmodus: Fahrbereich 1-4)	815 N·m
Hubraum (Leistungsmodus: Fahrbereich 1-4)	7.01 l
Hubraum (Standardmodus: Fahrbereich 1-3*)	7.01 l
Motormodell	Cat C7.1**
Nenn-Nettoleistung – 1,600/min – ISO 9249 (DIN) bei minimaler Lüfterdrehzahl (Standardmodus: Fahrbereich 1-3*)	158 mhp
Anmerkung (1)	Die Nennleistungen der Nettoleistung wurden unter den in den angegebenen Normen festgelegten Bedingungen getestet und kennzeichnen die verfügbare Leistung am Schwungrad, wenn der Motor bei der angegebenen Geschwindigkeit mit Drehstromgenerator, Luftfilter, Emissionskomponenten und Lüfter ausgestattet ist.
Anmerkung (2)	Keine Motordrosselung bis zu einer Höhe von 3000 m (10.000') erforderlich. Die automatische Drosselung schützt das Hydrauliksystem und das Getriebe.
Anmerkung (3)	*Leistung und Drehmoment im Bereich4 entsprechen der Leistung und dem Drehmoment im Leistungsmodus mit "Power-by-Range"-Technologie von Caterpillar.
Anmerkung (4)	**Der Cat C7.1-Motor erfüllt die Emissionsnormen Tier 4 Final/Stufe V für Muldenkipper.
Nenn-Nettoleistung – 1800/min – ISO9249 bei minimaler Lüfterdrehzahl (Leistungsmodus: Fahrbereich 1-4)	122 kW
Max. Nettodrehmoment – ISO 9249:2007 (Leistungsmodus: Fahrbereich 1-4)	796 N·m
Max. Nettodrehmoment – ISO 9249:2007 (Standardmodus: Fahrbereich 1-3*)	776 N·m
Nenn-Nettoleistung – 1.600/min – ISO 9249 bei minimaler Lüfterdrehzahl (Standardmodus: Fahrbereich 1-3*)	116 kW

Nachhaltigkeit

Recyclingfähigkeit	94%

Reifen

Anmerkung (1)	Weitere Reifen stehen zur Verfügung. Wenden Sie sich an Ihren Cat-Händler, um weitere Details zu erhalten.
Weitere Reifenoptionen	20.5 R25, Radialreifen (L-2); 20.5 R25, Radialreifen (L-5); 20.5-25 12PR (L-2); 20.5-25 12PR (L-3); 20.5-25 16PR (L-5); 17.5 R25, Radialreifen (L-2); 17.5 R25, Radialreifen (L-3); 17.5 R25, Radialreifen (L-5); 550/65 R25 Radialreifen (L-3); Skidder/Landwirtschaft
Anmerkung (2)	Bei bestimmten Einsätzen kann die Tragfähigkeitsgrenze der Reifen infolge des großen Leistungsvermögens des Radladers überschritten werden.
Anmerkung (3)	Lassen Sie sich von Ihrem Reifenhändler ausführlich über den richtigen Reifentyp für Ihre Anwendung beraten.
Standardgröße	20.5 R25-Radialreifen (L-3)

Schallpegel

Anmerkung (1)	EU-Richtlinie "2000/14/EG"
Durchschnittlicher Außenschalldruck (ISO 6395–2008)	101 dB(A)
Schalldruck am Fahrerohr (ISO 6396–2008)	72 dB(A)

Schaufeln

Schaufelinhalt	1,9-5,0 m³ (2,5-6,5 yd.³)
Schaufelinhalt– Universalschaufeln	1,9-2,5 m³ (2,5-3,2 yd.³)
Schaufelinhalt– Leichtgutschaufeln	3,1-5,0 m³ (4,0-6,5 yd.³)
