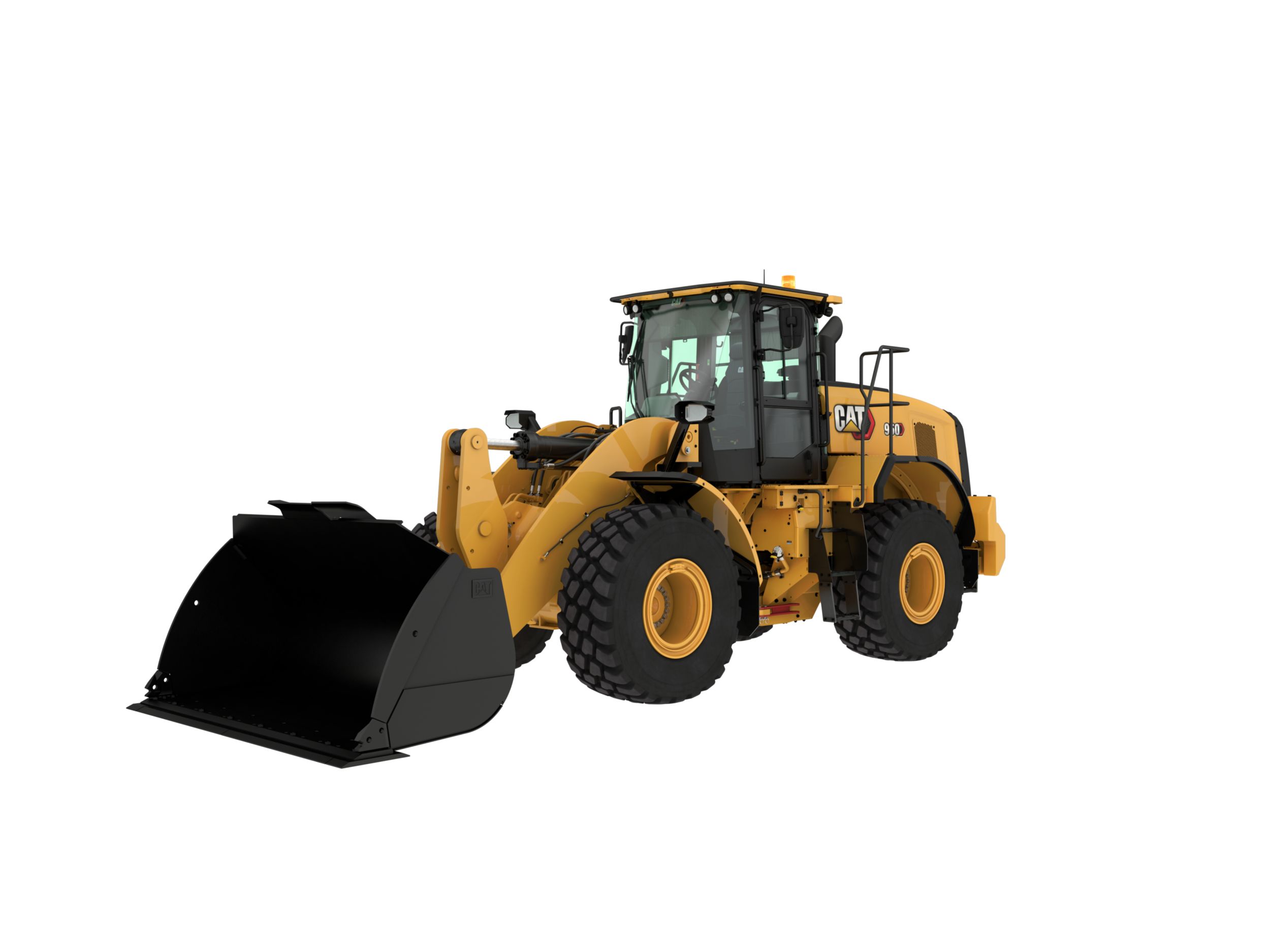

Cat 950
Radlader
- Wahlweise Lenkrad oder Joysticklenkung
- Komfortkabine mit unvergleichbarer Übersichtlichkeit
- Performance Schaufeln für bessere Materialrückhaltung und kürzeste Taktzeiten
- Perfekte Schaltstrategie für ruckfreies Schalten und höchste Beschleunigungswerte
- Stufe V Motor mit Partikelfilter
- Motorabschalt- und Leerlaufmanagement
- Maximaler Materialumschlag bei tiefstem Dieselverbrauch
- Der Cat-Motor C7.1 bietet mit einer Kombination aus bewährten Elektronik-, Kraftstoff- und Druckluftanlagen eine hohe Leistungsdichte.
- Die Maschine ist mit dem automatischen Cat-Regenerierungssystem, dem Cat-Modul für saubere Emissionen (CEM, Clean Emissions Module), einem Dieselpartikelfilter (DPF) und Tank und Pumpe für Abgasreinigungsflüssigkeit (DEF, Diesel Exhaust Fluid) ausgestattet.
- Die Maschine ist mit elektrischer Kraftstoffentlüftungspumpe, Kraftstoff-Wasserabscheider und Sekundär-Kraftstofffilter ausgestattet.
- Durchdachte Komponentenkonstruktion und Maschinenvalidierungsprozesse führen zu unübertroffener Zuverlässigkeit, Langlebigkeit und Laufzeit.
- Hochleistungsgetriebe und -achsen eignen sich auch für anspruchsvollste Anwendungen.
- Das Lastschalt-Automatikgetriebe mit Gegenwelle (5F/3R) besteht aus robusten, langlebigen Komponenten.
- Das hydraulische Hauptstromfiltersystem mit zusätzlicher Hydrauliksystemreinigung über eine Spülschleife verbessert die Zuverlässigkeit des Hydrauliksystems und die Komponentennutzungsdauer.
- Die Next-Generation-Arbeitshydraulikpumpe bietet erhöhten Durchfluss bei niedrigerer Motordrehzahl und verbessertes Ansprechverhaltens der Hydraulik.
- Der Sitz der nächsten Generation sorgt durch einfache Einstellmöglichkeit und Federung für verbesserten Fahrerkomfort. Er ist in drei Ausführungen verfügbar und kann mit einem 4-Punkt-Sicherheitsgurt (Satz) ausgestattet werden.
- Größere Beinfreiheit und anpassbare, am Sitz befindliche Bedienelemente erhöhen den Komfort und die Effizienz.
- Die automatische Klimaanlage hält die Fahrerkabine auf der gewünschten Temperatur.
- Zu den weiteren Neuigkeiten in der Fahrerkabine zählen die Instrumententafel und Anzeige(n) mit hoher Auflösung für eine einfache, intuitive und benutzerfreundliche Bedienung.
- Schalldämpfung, Dichtungen und Fahrerkabine mit Viskodämpfern verringern Geräusche und Vibrationen und sorgen so für eine leisere Arbeitsumgebung.
- Das HMU-Standardlenkrad bietet präzise Kontrolle und somit hervorragenden Komfort und ausgezeichnete Präzision. In vielen Regionen ist zudem ein optionales, sitzmontiertes elektrohydraulisches Joystick-Lenksystem (ersetzt das HMU-Lenkrad) erhältlich.
- Die hydraulische Schwingungsdämpfung der nächsten Generation fungiert als Stoßdämpfer und verbessert die Fahrqualität bei unebenem Terrain.
- Serienmäßige Cat-Technologie ermöglicht Überwachung, Management und Verbesserung des Betriebs am Einsatzort.
– Cat Payload mit Assist ermöglicht ein genaues Wiegen* der Schaufel-Nutzlasten. Die Echtzeitanzeige der Daten verbessert die Produktivität und Beladungsgenauigkeit mit manuellem Abkippen.
– Product Link™ ermöglicht die drahtlose Verbindung der Maschine mit dem Büro. Dadurch erhalten Sie Zugriff auf Produktionsdaten und wichtige Zustandsinformationen, die Sie benötigen, um zeitnahe, faktenbasierte Entscheidungen zur besseren Führung Ihres Betriebs zu treffen.
– Das neue AutoDig ermöglicht dem Fahrer die vollständige Automatisierung der Schaufelbeladung zur Verbesserung von Füllfaktoren und Beladezeit.
– Auto Set Tires fördert das korrekte Beladungsverfahren, was den Schlupf und Verschleiß der Reifen erheblich reduziert.
- Optionales Cat Advanced Payload* mit Assist:
– Tip Off Assist passt endgültige Schaufelladung an Vorgabe der Transportmaschine an.
– Verbesserte Funktionen für Listenmanagement, Standortintegration und Wiegen unterstützen Sie beim Management und der Verbesserung der Produktivität und Rentabilität Ihres Betriebs.
- Mit dem optionalen Abonnement von Cat Productivity stehen Ihnen umfangreiche Informationen zur Verfügung, die Sie beim Management und der Verbesserung der Produktivität und Rentabilität Ihres Betriebs unterstützen.
*Nicht eichfähig.
- Neues AutoDig mit Auto Set Tires für durchgängig hohe Schaufelfüllfaktoren bieten über 10 % Produktivitätszuwachs im Vergleich zum vorherigen Cat-Modell.
- Dank Antriebssträngen mit 5-Gang-Getriebe und Drehmomentwandler mit Überbrückungskupplung können Sie ruckelfrei schalten, schnell beschleunigen, auch bei Steigungen das Tempo halten und so eine höhere Leistung und Kraftstoffeffizienz erzielen.
- Einfachkupplung und Überbrückungskupplung mit überbrücktem Schalten für schnellere Beschleunigung und gleichbleibende Geschwindigkeit an Steigungen.
- Das Z-Kinematik-Gestänge* sorgt für eine hohe Ausbrechkraft auf Bodenebene.
- Das optimierte Z-Kinematik-Gestänge* bietet parallele Hubfähigkeit für eine präzise Steuerung des Arbeitsgeräts.
- Schaufeln der Performance-Serie gewährleisten durch einen systembasierten Ansatz die Abstimmung der Schaufelform auf das Gestänge der Maschine. Dies ermöglicht höhere Füllfaktoren und besseres Materialhaltevermögen im Vergleich zu anderen Schaufeln derselben Nennkapazität.
- Anwendungsprofile optimieren die Maschineneinstellungen für unterschiedliche Anwendungen einfach per Knopfdruck.
- Arbeitshilfen unterstützen Fahrer bei der Verbesserung und Optimierung ihres fahrerischen Könnens.
- Der automatische Motorleerlauf reduziert Leerlaufzeit, Betriebsstunden und Kraftstoffverbrauch deutlich.
- Die tiefgreifende Integration von Motor, Antriebsstrang und Hydrauliksystem bietet eine unübertroffene Produktivität und Kraftstoffeffizienz
- Serienmäßige manuelle Differenzialsperren vorne und optionale automatische Differenzialsperren vorne und hinten verbessern die Traktion, was nicht nur die Produktivität steigert, sondern auch den Reifenverschleiß und somit die Betriebskosten mindert.
- Der Fusion™-Schnellwechsler ermöglicht einen einfachen Werkzeugwechsel von der Fahrerkabine aus, wodurch die Maschine schnell zwischen Aufgaben wechseln kann.
* Nicht alle Konfigurationen in allen Regionen erhältlich, je nach Verfügbarkeit.
- Verlängerte Wechselintervalle für Betriebsstoffe und Filter reduzieren die Wartungskosten um bis zu 30 %.*
- Mühelose Zugänglichkeit zu Hydraulik- und Elektrik-Servicezentren ermöglichen die einfache und sichere Durchführung von Servicearbeiten vom Boden aus.
- Die Fehlersuche per Fernzugriff ermöglicht der Serviceabteilung eines Händlers die Verbindung mit der Maschine zur schnellen Diagnose von Problemen, damit Sie die Arbeit schnell wieder aufnehmen können.
- Software-Updates per Fernzugriff berücksichtigen Ihren Zeitplan, um sicherzustellen, dass die Software für Ihre Maschine immer auf dem letzten Stand ist und beste Leistungen erbringt.
- Die Cat-App unterstützt Sie beim Management Ihres Fuhrparkstandorts, der Betriebsstunden und der Wartungspläne; sie weist auf anstehende Wartungsaufgaben hin und kann Serviceleistungen bei Ihrem örtlichen Cat-Händler anfordern.
- Dank der einteiligen kippbaren Haube ist der Motorraum schnell und einfach zugänglich.
- Die optionale integrierte Schmierautomatik verlängert die Haltbarkeit von Bauteilen und die Nutzungsdauer.
* Nur Teile und Flüssigkeiten
- Die Rückfahrkamera verbessert die Sicht auf den Bereich hinter der Maschine und hilft Ihnen, sicherer und souveräner zu arbeiten.
- Die breite Tür der Fahrerkabine, das Öffnen der Tür per optionaler Fernbedienung und die Trittstufen sorgen für optimale Standsicherheit.
- Bodentiefe Windschutzscheibe, große Spiegel mit integrierten Toter-Winkel-Spiegeln und Rückfahrkamera sorgen für eine branchenweit führende Rundumsicht.
- Das computergestützte Überwachungssystem umfasst eine Reihe von Warnanzeigen.
- Die Sicherheitsgurtkontrolle gehört zur Serienausstattung und lässt sich mit einer optionalen Außenanzeige erweitern.
- Mit dem optionalen 360˚-Sichtsystem behält der Fahrer jederzeit die Übersicht über das Umfeld der Maschine.
- Die optionale Cat Detect-Radartechnologie trägt zur Überwachung des Arbeitsumfelds bei und warnt den Fahrer bei Gefahren.
- Die optionale Ausstiegsbeleuchtung und die Service-Beleuchtungsanlage unter der Motorhaube ermöglichen den Zugang zur Maschine und die Durchführung der täglichen Prüfungen auch bei Dunkelheit.
- Anwendungsspezifische Anordnungen direkt ab Werk für optimierte Leistung und höhere Dauerfestigkeit in den härtesten Anwendungen. Dazu zählen unter anderem:
– Modelle für Industrie und Abfallwirtschaft mit den erforderlichen Schutz- und Verstärkungsmaßnahmen für Arbeiten in Umladestationen, Recycling-Depots, auf Schrottplätzen und bei Abbrucharbeiten.
– Modell für die Forstwirtschaft mit erhöhter Hub- und Kippfähigkeit zum effizienten und produktiven Umschlag von Holz und Spänen in Papier-, Pellet- und Sägewerken.
Höhe – Über Motorhaube | 2695 mm |
---|---|
Höhe bis Oberseite ROPS | 3456 mm |
Bodenfreiheit | 354 mm |
Radstand | 3350 mm |
Gesamtlänge – ohne Schaufel | 7024 mm |
Schaufelbolzenhöhe bei Transporthöhe | 623 mm |
Max. Drehpunkthöhe bei komplett angehobener Schaufel | 4009 mm |
Lichte Höhe bis Hubrahmen bei max. Hub | 3255 mm |
Rückkippwinkel – max. Hubhöhe | 59 ° |
Rückkippwinkel – Traghöhe | 49 ° |
Breite über Reifen (beladen) | 2824 mm |
Spurweite | 2140 mm |
Anmerkung | Alle Maße sind ungefähre Angaben und beziehen sich auf eine Maschinenausstattung mit einer 3,1 m3 (4,1 yd3) großen Universalschaufel mit Unterschraubmesser sowie Bridgestone-Radialreifen 23.5R25 VJT L3. |
Höhe – Über Motorhaube | 2695 mm |
---|---|
Höhe bis Oberseite ROPS | 3456 mm |
Bodenfreiheit | 354 mm |
Radstand | 3350 mm |
Gesamtlänge – ohne Schaufel | 7490 mm |
Schaufelbolzenhöhe bei Transporthöhe | 775 mm |
Max. Drehpunkthöhe bei komplett angehobener Schaufel | 4514 mm |
Lichte Höhe bis Hubrahmen bei max. Hub | 3615 mm |
Rückkippwinkel – max. Hubhöhe | 56 ° |
Rückkippwinkel – Traghöhe | 49 ° |
Breite über Reifen (beladen) | 2824 mm |
Spurweite | 2140 mm |
Anmerkung | Alle Maße sind ungefähre Angaben und beziehen sich auf eine Maschinenausstattung mit einer 3,1 m3 (4,1 yd3) großen Universalschaufel mit Unterschraubmesser sowie Bridgestone-Radialreifen 23.5R25 VJT L3. |
Statische Kipplast – voller 40°-Wendekreis – mit Reifeneindrückung | 11201 kg |
---|---|
Statische Kipplast – voller 40°-Wendekreis – keine Reifeneindrückung | 11961 kg |
Ausbrechkraft | 181 kN |
Anmerkung | Für eine Maschinenkonfiguration wie unter "Gewicht" definiert. |
Anmerkung (1) | Gemäß ISO 14397-1:2007, Abschnitte 1 - 6, wonach Prüfergebnisse höchstens 2 % von Berechnungen abweichen dürfen. Füllmenge |
Kurbelgehäuse | 21 l |
---|---|
Getriebe | 43 l |
Differenzial – Seitenantriebe – Vorn | 43 l |
Differenzial – Seitenantriebe – Hinten | 43 l |
Vorwärts – 1 | 6.9 km/h |
---|---|
Vorwärts – 2 | 12 km/h |
Vorwärts – 3 | 19.3 km/h |
Vorwärts – 4 | 25.7 km/h |
Vorwärts – 5 | 39.5 km/h |
Rückwärts – 1 | 6.9 km/h |
Rückwärts – 2 | 12 km/h |
Rückwärts – 3 | 25.7 km/h |
Anmerkung | Höchstgeschwindigkeit der Standardmaschine mit leerer Schaufel und Standardreifen (L3) mit einem Rollradius von 787 mm (31") |
Einsatzgewicht | 19260 kg |
---|---|
Anmerkung | Gewicht gilt für eine Maschinenkonfiguration mit Z-Kinematik mit Parallelhub, Bridgestone-Radialreifen 23.5R25 VJT L3, maximalem Flüssigkeitsstand, Fahrer, Standardkontergewicht, hydraulischer Schwingungsdämpfung, Kaltstart, Straßenkotflügeln, Product Link, Achsen mit manuellem Differenzial vorn/offenem Differenzial hinten, Antriebsstrangschutz, Notlenkung, Schalldämpfung und einer 3,1 m³ (4,1 yd³) großen Universalschaufel mit Unterschraubmesser. |
Arbeitshydraulik– max. Pumpenförderstrom 2,340/min | 322 l/min |
---|---|
Arbeitshydraulik: max. Betriebsdruck | 29300 kPa |
Hydrauliktaktzeit – Gesamt | 9.1 s |
Klimaanlage | Das Klimaanlagensystem dieser Maschine enthält das fluorierte Treibhausgas R134a als Kältemittel (Erderwärmungspotenzial = 1430). In der Anlage befinden sich 1,6 kg (3,5 lb) Kältemittel, was einer CO2-Produktion von 2,288 Tonnen (2,522 US-Tonnen) entspricht. |
---|
Max. Leistung – 2100/min – ISO14396 | 186 kW |
---|---|
Motormodell | Cat C7.1 |
Max. Bruttoleistung – 2100/min – SAE J1995 | 188 kW |
Max. Nettoleistung – 2100/min – ISO9249 | 172 kW |
Motordrehmoment bei 1300/min – ISO 14396:2002 | 1231 N·m |
Bruttodrehmoment bei 1300/min – SAE J1995:2014 | 1242 N·m |
Max. Nettodrehmoment – 1300/min – ISO 9249 | 1170 N·m |
Hubraum | 7 l |
Anmerkung | Der Cat-Motor erfüllt die Emissionsnormen EPA Tier 4 Final (USA), Stufe V (EU) und Japan 2014. |
Anmerkung (1) | Die angegebene Nettoleistung ist die verfügbare Leistung am Schwungrad eines Motors mit Lüfter, Drehstromgenerator, Luftfilter und Nachbehandlung. |
Anmerkung (2) | Cat-Dieselmotoren müssen betrieben werden mit schwefelarmen Dieselkraftstoffen (ULSD) mit einem Schwefelgehalt von 15 ppm oder weniger oder mit ULSD, das gemischt wurde mit den folgenden Kraftstoffen mit einem geringen Kohlenstoffgehalt in einem Verhältnis von bis zu: • 20 % Biodiesel FAME (Fettsäuremethylester)* • 100 % erneuerbarer Dieselkraftstoff, hydriertes Pflanzenöl (HVO) und GTL-Kraftstoffe (Gas-to-Liquid). Anwendung siehe Richtlinien. Sprechen Sie mit Ihrem Cat-Händler oder lesen Sie die "Betriebsflüssigkeitsempfehlungen für Caterpillar-Maschinen" (SEBU6250), um detaillierte Informationen zu erhalten. * Motoren ohne Ausstattung zur Nachbehandlung können höhere Beimischungen verwenden, d. h. bis zu 100 % Biodiesel. |
Schalldruckpegel am Fahrerohr– ISO6396:2008 | 70 dB(A) |
---|---|
Außengeräuschpegel – ISO 6395:2008 | 70 dB(A) |
Schalldruckpegel am Fahrerohr – ISO 6396:2008 ¹ | 69 dB(A) |
Außenschallleistungspegel – ISO 6395:2008 ¹ | 107 dB(A) |
Anmerkung | ¹Einschließlich Länder, die EU- und UK-Richtlinien folgen. |
Anmerkung (1) | ¹Außenschallleistungspegel – EU-Richtlinie 2000/14/EG und UK Noise Regulation 2001 Nr. 1701 |
Kraftstofftank | 259.5 l |
---|---|
DEF-Tank | 15 l |
Kühlsystem | 54 l |
Hydrauliktank | 97 l |
